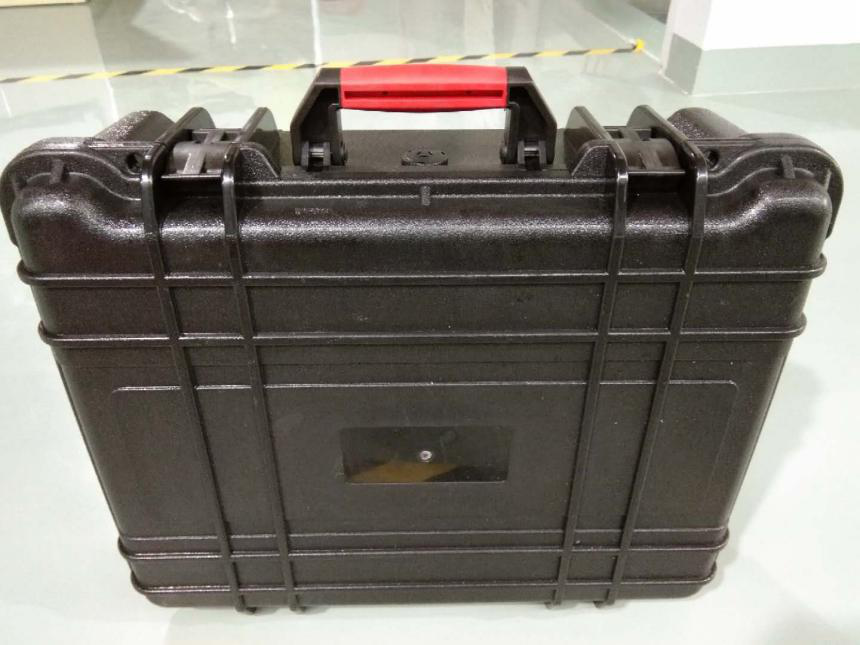

手提箱式手機信號屏蔽器產品簡介

產品型號：DZ-811

工作模式：白噪聲寬帶掃頻干擾模式（掃頻頻率固定）

總 功 耗：320W

外型主要材質： 塑料

適用場所： 室內外均可 （注意防水）

手提箱式手機信號屏蔽器產品特點

1.  DZ-811 中功率屏蔽系統，通用型能有效屏蔽國內2G/3G/4G手機信號及2.4+5.8GWIFI和對講機。
2.  模塊化，集成度高，較容易滿足客戶的定制需求，定制頻率可從80MHz–6000MHz。
3.  采用進口功放、IC。
4.  采用屏蔽盒將模塊之間隔離，以防止模塊間的互相干擾。
5.  采用駐波保護技術，即使空載也不易損壞。
6.  采用雙供電系統，將開關打到電池檔可工作1.5-2小時。
7.  數碼管顯示實時電壓值，電池電量一目了然。
8.  采用高散熱性能鋁合金大散熱片和兩個大功率風扇一進一出形成高效率散熱風道，

整機溫度維持在55攝氏度以下，以保證長時間工作情況下的穩定性。

•  采用手提箱式設計，整機輕便易攜帶。
•  操作簡單，采用內置3dBi 高增益天線，插電即可使用。
•  軍工品質，質量有保障。

手提箱式手機信號屏蔽器性能指標明細

	輸出制式	工作頻率（MHZ）	平均輸出功率（+- 0.5 dBm）	運營商及制式
1	CDMA	870MHz – 880MHz	38 dBm	電信2G/3G/4G
2	GSM	930MHz – 960MHz	38 dBm	移動聯通2G
3	DCS/PHS	1805MHz- 1920MHz	37 dBm	移動電信聯通2G/4G
4	TD-SCDMA	2010MHz – 2025MHz	38 dBm	移動3G
5	WCDMA	2110MHz – 2170MHz	38 dBm	電信聯通3G
6	4G1	2310MHz – 2390MHz	37 dBm	室內分布4G
7	4G2	2555MHz- 2655MHz	37 dBm	移動電信聯通4G
8	VHF	135MHz – 175MHz	39 dBm	對講機
9	UHF	400MHz – 470MHz	39 dBm	對講機
10	2.4G WIFI	2400MHz – 2483MHz	37 dBm	無線網/藍牙
11	5.8G WIFI	5715MHz – 5865MHz	34 dBm	無線網/藍牙

現場測試DZ-811數據：

場強	有效干擾半徑	測試場所
– 90dBm	50米 – 70米	室外
– 75dBm	25米 – 35米	室外
– 60dBm	15米 – 20米	室外
-35dBm	5 米 – 10米	室內

適用環境：

相對濕度	≤90%(RH)
大氣壓力	86-106kPa
位置	室內外均可
溫度	-10攝氏度 – +55攝氏度

DZ-811參數：

供電方式	AC220V 或DC24V（鋰電池）
總功耗	320W
鋰電池	24V20AH	充滿可使用1.5-2小時
主機尺寸	540*440*200mm
主機重量	13.2KG
天線長度	293mm
天線增益	3dBi
包裝尺寸/重量	580*500*260mm/15.1KG
總重量	18KG

DZ-811配件：

配件名稱	數量	單位
29.4V5A鋰電池充電器	1	個
220V連接線	1	條

※安裝使用※

一、DZ-811為便攜式，可移動手提箱結構，如需固定使用需提前與客服溝通。

二、 使用須知：如非必要請遠離基站使用（距離太近容易干擾基站，影響屏蔽效果）。

三、安裝須知：

1. 天線連接

  DZ-811 為內置全向天線，出廠前已經將天線連接。為避免運輸過程中過度顛簸造成天線松動，請?jiān)谏想娗按蜷_手提箱面蓋，確認天線是否安裝緊湊。

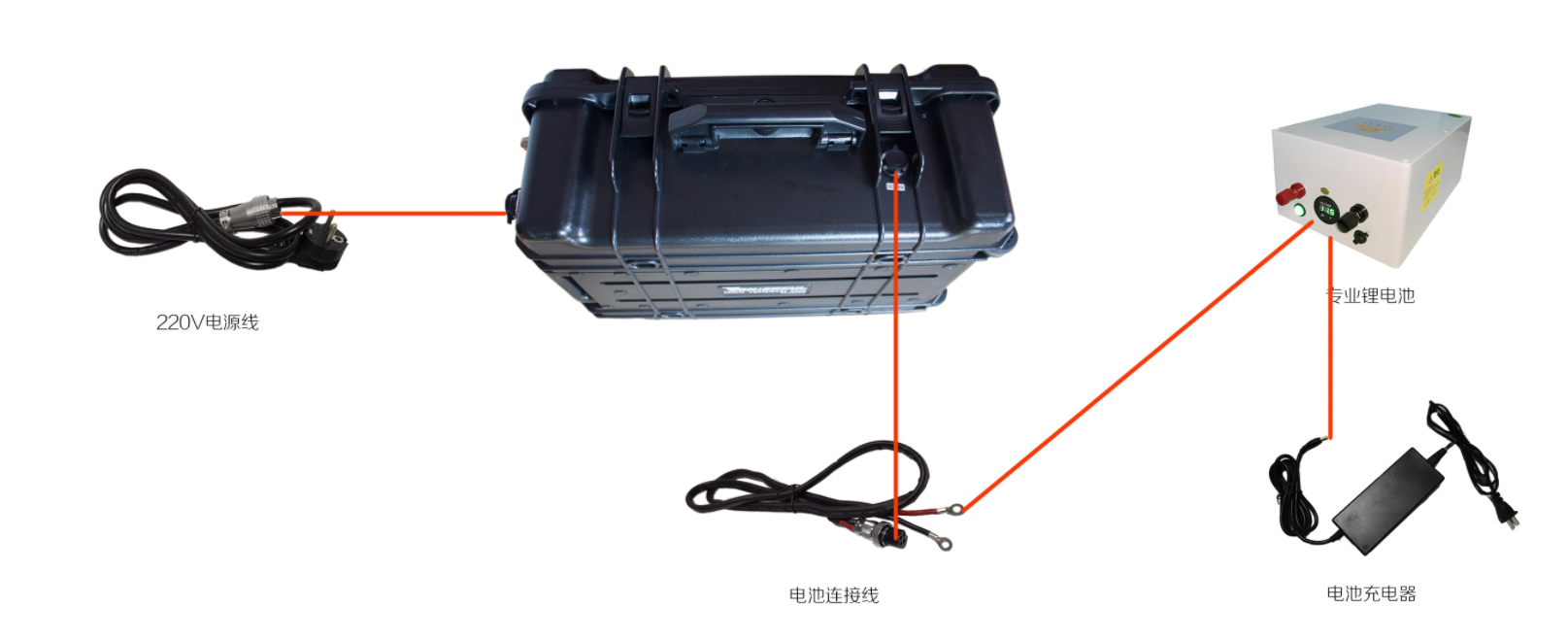

2) 電源連接

 使用交流情況下：將AC220V電源線與主機連接 – 通電 – 將開關調至AC檔設備開始工作

 使用直流情況下：DZ-811內置有DC24V鋰電池直接將開關調至直流檔設備即可開始工作
