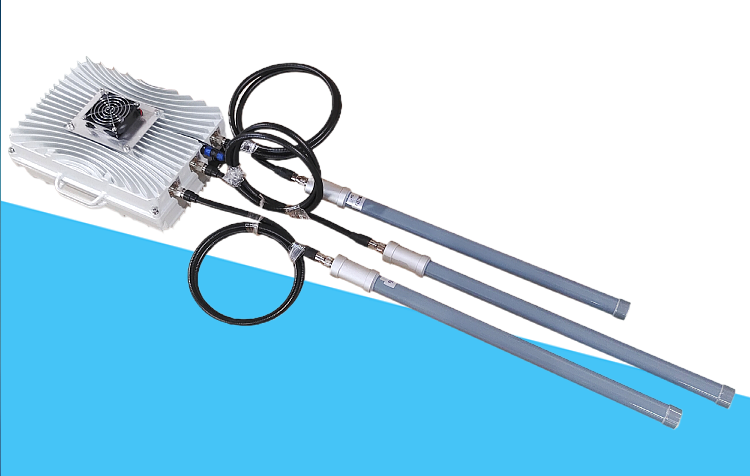

一、 產品概述

寧波大展電子科技有限公司自主研發、生產的DZ-W960無人機管制系統，該系統可以針對所有的衛星定位信號進行干擾屏蔽，包括：GPS/北斗/格洛納斯/伽利略；同時可對無人機常用的ISM 2.4G及ISM 5.8G頻段進行干擾屏蔽，迫使無人機遙控、圖傳定位、信號中斷，達到迫降/返航/懸停的功能，干擾距離遠，開闊地大于1500米。主要適合應用于：邊境運營商通信信號的保護；部隊作戰需要；看守所、勞改隊、大中型監獄；大型聚會場所；重要會議場所保密；領導人出訪安全防范；各類執法措施及保密局等。

二、 產品細節與特點

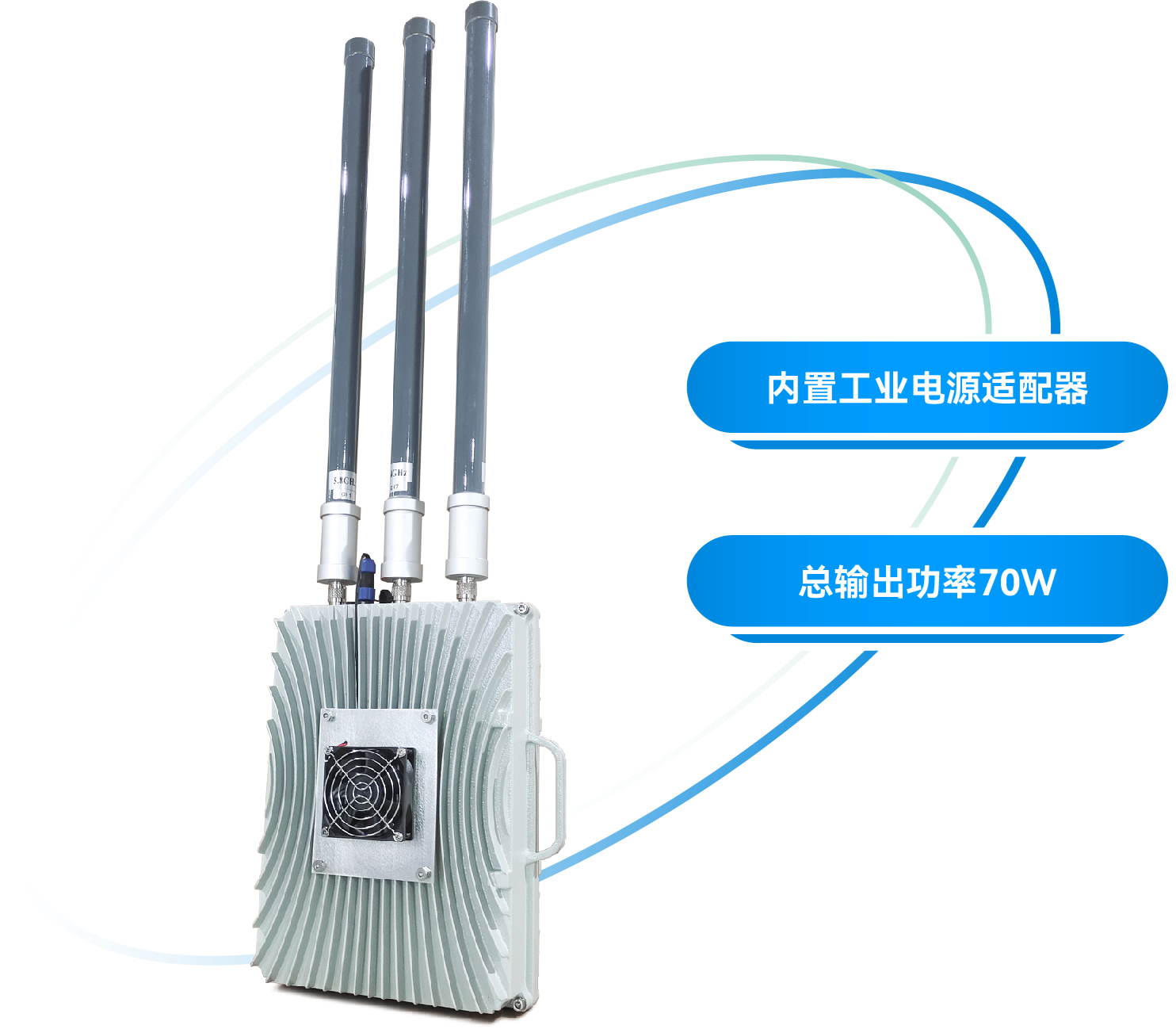

1、內置工業電源適配器，總輸出功率70W:

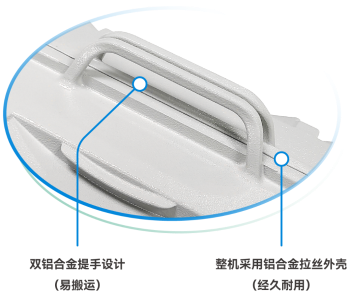

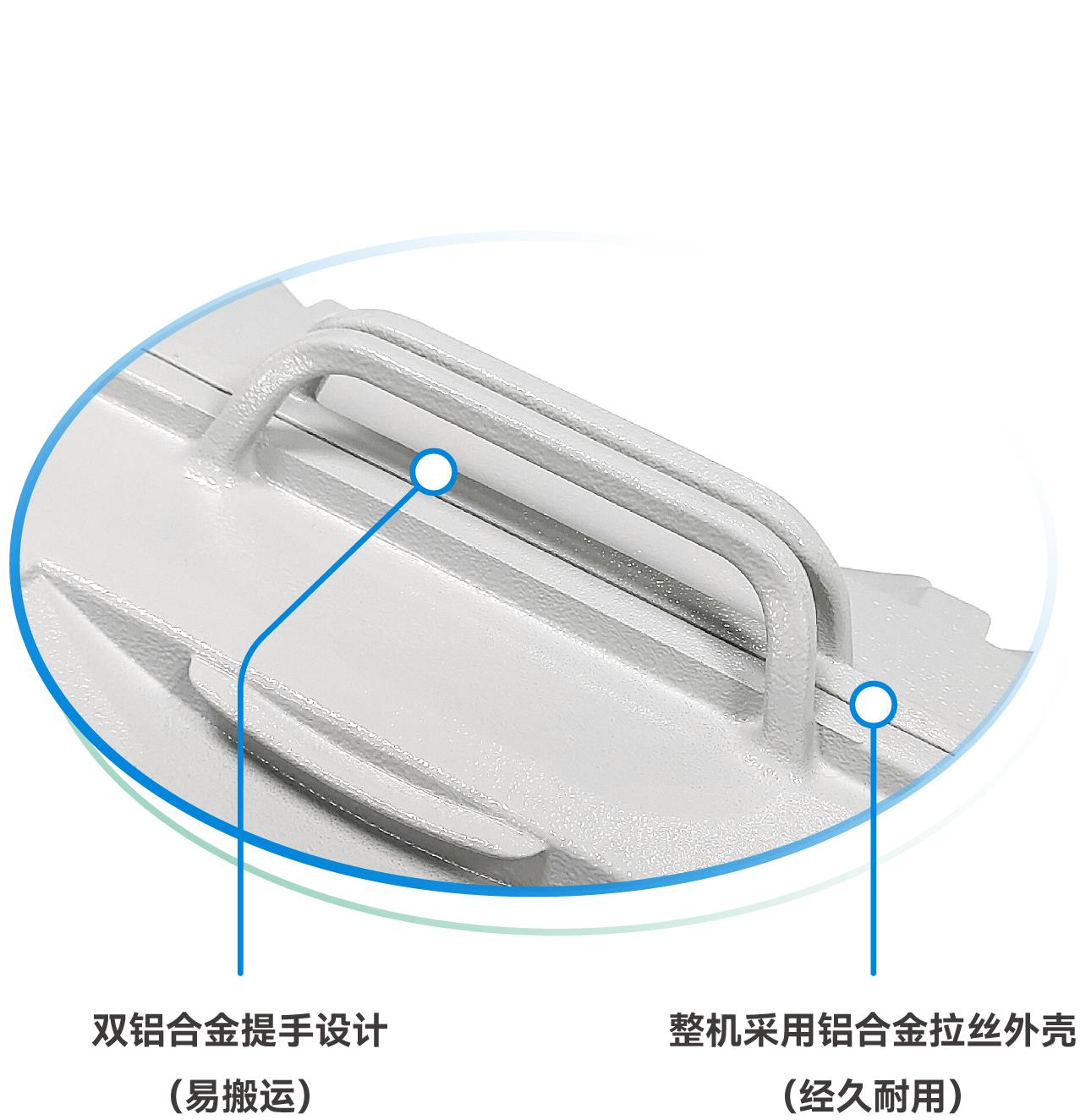

2、材質細節介紹;

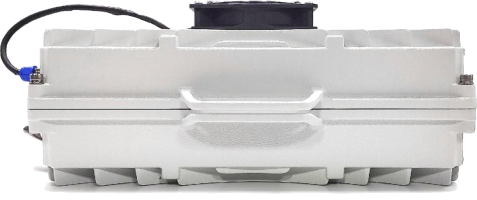

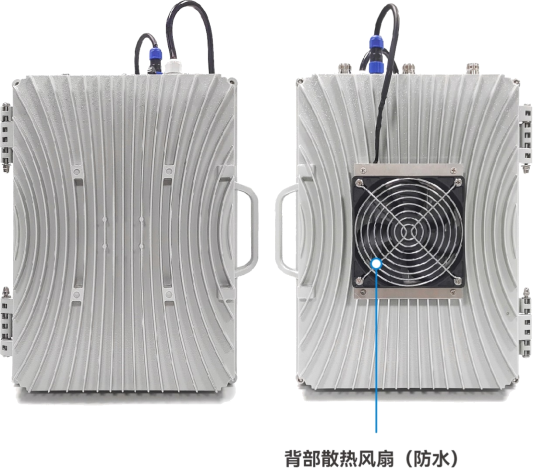

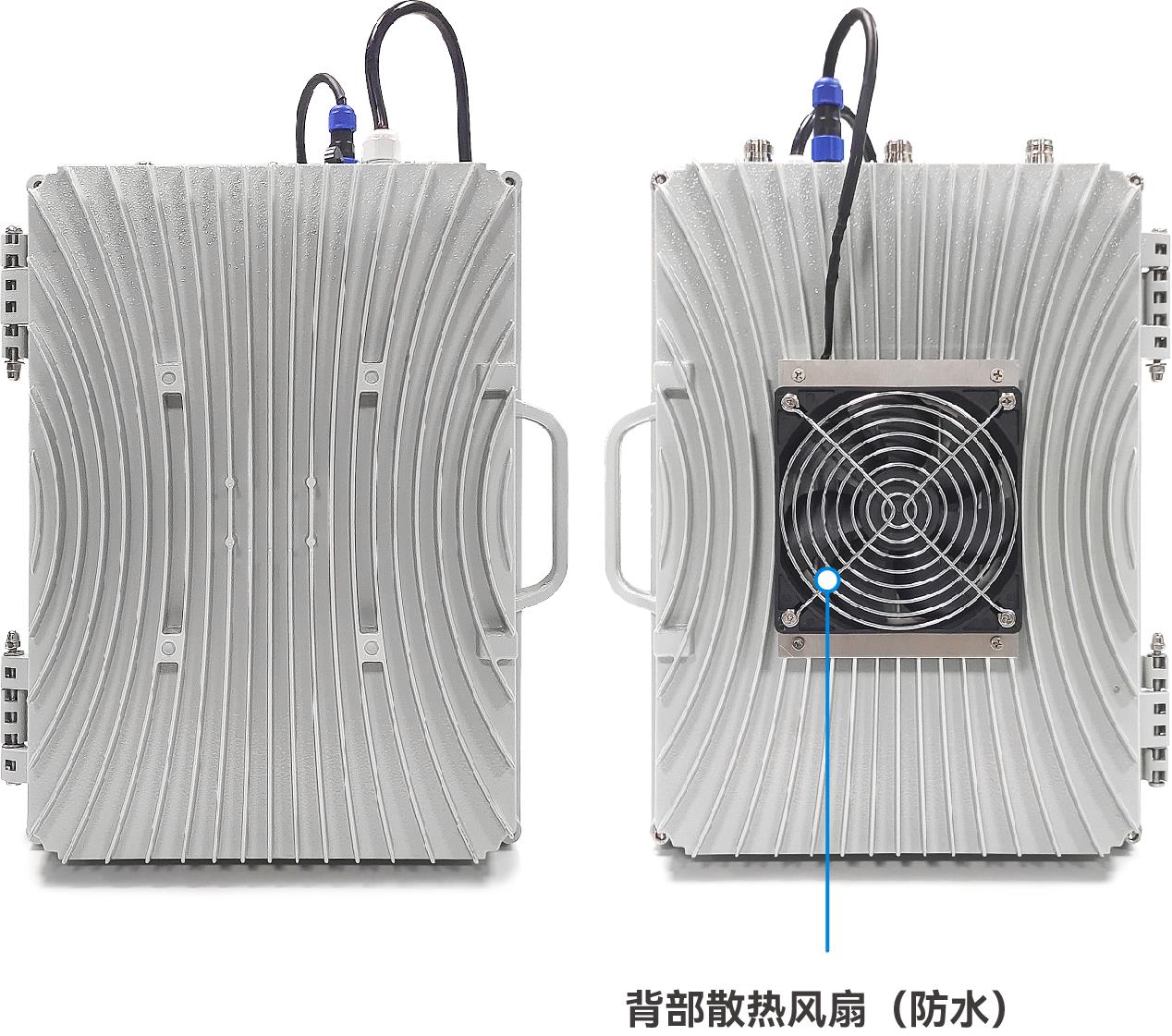

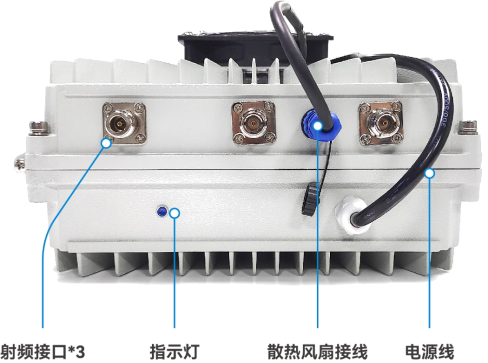

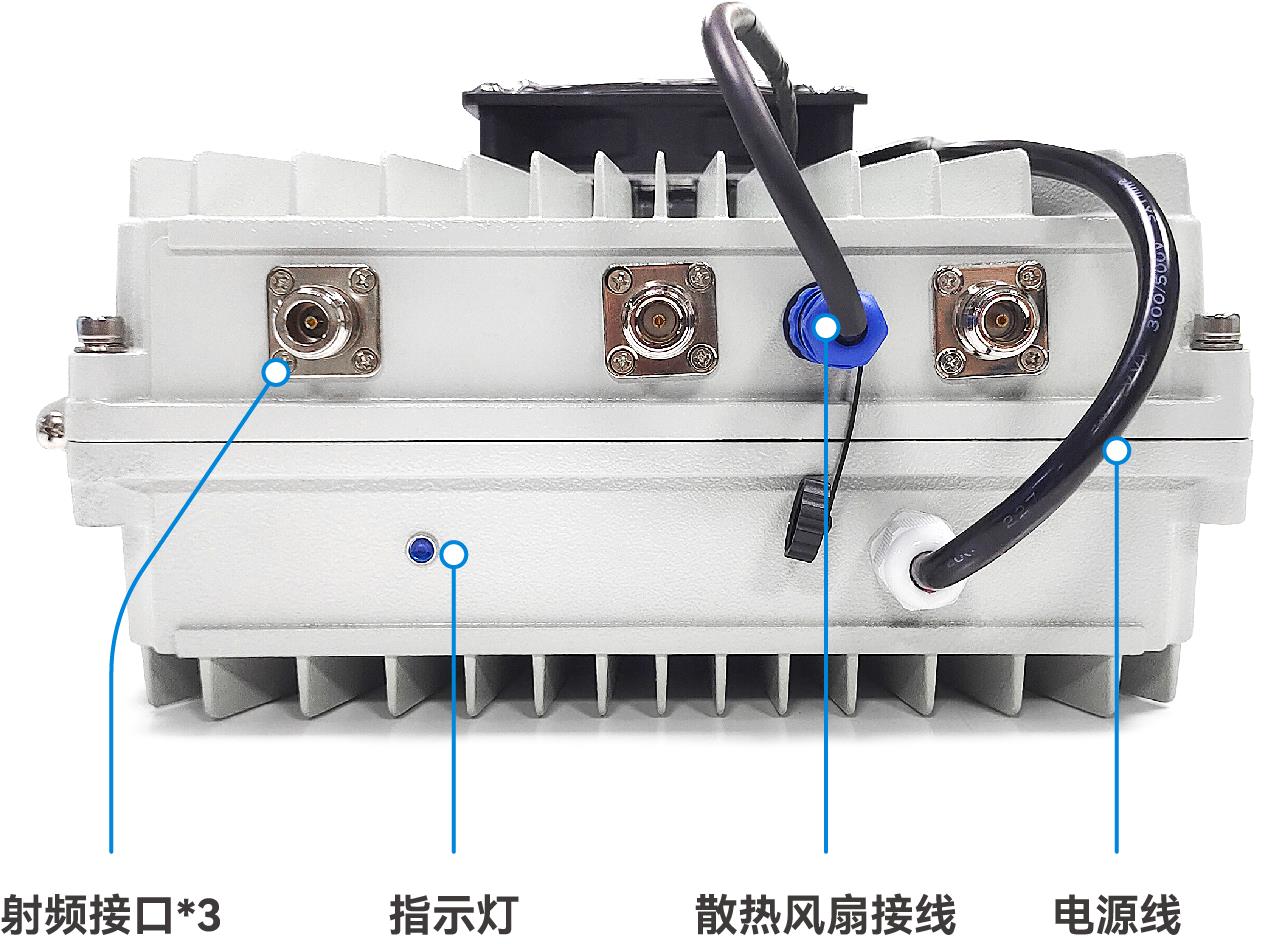

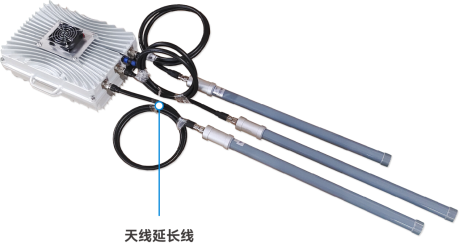

3、外部結構展示：

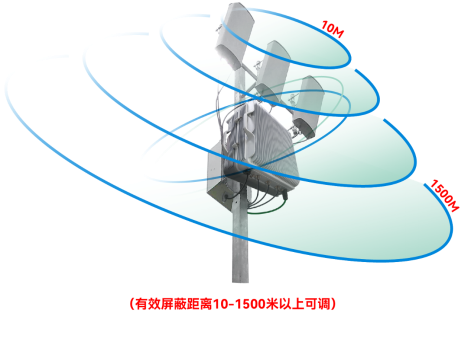

4、屏蔽范圍：

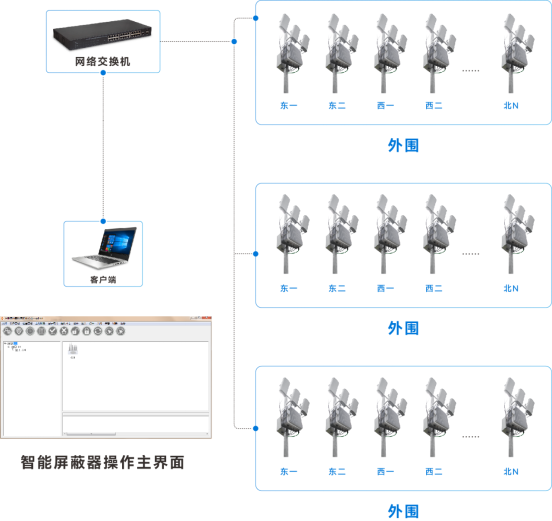

5、遠程管理系統（選配）：

• 通過遠程主機一鍵開啟/關閉智能屏蔽器。
• 九個工作時段，每個工作時段的工作時間可由用戶根據實際使用需求自由設置工作時長。
• 實時將工作狀態上報至智能屏蔽管理系統，用戶對每一臺智能屏蔽器的工作情況。
• 故障自動告警，并切斷智能屏蔽器主板的供電。不僅更安全，還能有效延長智能屏蔽器的使用周期。
• 智能屏蔽管理系統列表狀態下實時顯示所有上線及待機狀態下的智能屏蔽器的工作電
• 后續的維護及檢修非常方便，只需通過智能屏蔽管理系統中智能屏蔽器的圖標顏色既能判斷設備的工作狀態。綠色為在線，紅色為待機，黃色為告警，灰色為離線。
• 后臺可實時監控產品的工作狀況（電壓、電流、溫度、功耗）
• 設備實時顯示電壓、電流、功率、設備溫度（可選）；
• 內部主板集成有過壓、欠壓保護功能，電壓達到上下限自動斷開主板供電并告警；
• 內部主板集成有溫度檢測功能，溫度達到上限自動斷開主板供電并告警。

三、 主要參數

序號	技術標準	頻段
1	GPS	1500-1600MHz
2	2.4	2400-2500MHzW
3	5.8G	5715-5860MHz
4	電源	內置電源輸入 AC24V/14.6A
5	天線	外置全向天線（可選定向天線）
6	尺寸	362.8mm(L)×310mm(W)×130mm(H)
7	重量	約15KG/不含天線
8	隔離范圍	1-1500M
9	功耗	200W
10	風扇	內置三個散熱風扇、外置1個防水風扇
11	支架	抱桿支架
12	選配配件	防雷器

四、 安裝方法

1. 從包裝盒中取出設備主機；
2. 把設備掛在墻壁上，最佳安裝高度為≥2M；
3. .把電源線一頭插入市電插座，另一接頭接到主機，而后開啟主機開關；
4. 如果設備的燈亮，表示設備已經處于工作狀態。
5. 對于大小空間安裝位置的取點方法：
   • 小空間采取在空間中間位置取點，設備產生的信號以中心向外呈圓形傳播
   • 大空間采取蜂窩式效果最佳

五、 使用步驟

1. 接通設備與電源的連接線；
2. 接通電源；接通電源前一定要檢查電源線是否接好，確認無誤后才可接通電源.
3. 設備上電源指示燈呈紅亮指示、天線指示燈不亮，顯示開始正常工作。
4. 維護：每月定時檢測設備是否正常工作，注意防雨及除塵。

六、 注意事項

• 防雨防潮

為防止雨水、潮氣損害本設備，置于室外請注意設置防雨防潮設施。

• 防爆措施

設備已作過防爆處理，盡可放心使用。請勿在未經我公司授權情況下擅自打開機殼，以免防爆失效。因擅自打開機殼而導致防爆措施失效的，恕本公司概不承擔任何責任。

• 防老化

請遠離腐蝕性氣體及液體，并做好防塵防潮工作，以免加速本設備內部元器件的老化

• 防鼠防蟲

置于室外或野外時，應注意鼠、蟻等破壞性動物出沒的環境中增設保護裝置。

• 使用年限與更新

在易燃易爆場所使用本設備時，使用年限為5年，注意維護和保養，可多次使用，屆時期滿請與經銷商聯系更新事宜，并確保每月檢查維護一次。

七、 保修、免責聲明

1. 本設備保修期為1年，在保修期內發生的非人為使用維護不當損壞，可與當?shù)卮斫?jīng)銷部門聯系免費維修事宜；
2. 保修期內維修本設備時，請出示保修卡與待保修屏蔽器，由經銷部門聯系我公司予以維修；
3. 保修期內維修本設備時，經我公司技術鑒定若在有償維修范圍內時， 一律按工本費用收取有償維修費；
4. 若因人為因素造成本機不能正常工作的情況，如人為使用不當（未按要求裝好天線后打開電源）和擅自打開機殼等，保修期內亦不予保修。
